    k8凯发国际发布DIP24 DBC系列智能功率模块
    k8凯发国际半导体 k8凯发国际半导体|http://www.cits618.com Loading...次 2022-09-15

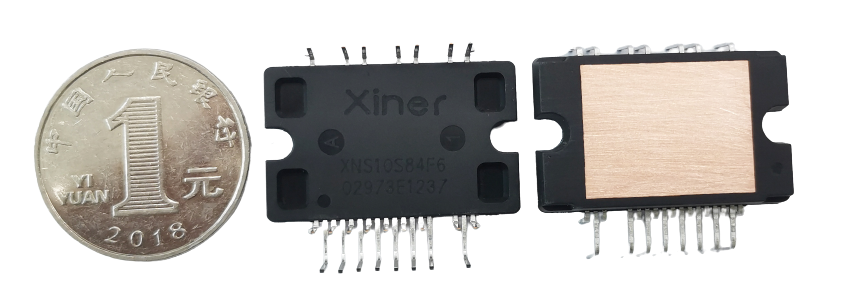

        DIP24 DBC系列智能功率模块系列采用k8凯发国际新一代自研栅驱动芯片和IGBT芯片；这个系列的智能功率模块产品优点：体积小、集成度高、功率密度高、过载能力强、散热状态好、安装方便和绝缘等级高等特点；两款产品电流等级涵盖6A和10A，分别为XNS06S84F6/XNS10S84F6；面向变频洗衣机、变频烟机和工业风机驱动器等应用场景。



    功能特点

    1

    内置k8凯发国际自研工业级高压栅极驱动芯片，具备高浪涌能力、可靠性等级高等特点

    2

    内置k8凯发国际自研6组功率芯片（IGBT+FRD），对电机驱动专门优化迭代数十次

    3

    采用DBC外露的方案，散热更好，过载能力更强

    4

    集成高可靠性的自举电路，集成度高

    5

    内置独立的热敏电阻温度采样，采样精度高

    6

    内置欠压保护、上下桥互锁功能、过流保护、故障报警信号锁定功能

    7

    完全兼容3.3V和5V驱动信号

    8

    3个独立的负直流端用于电路的检测

    9

    高绝缘电压等级：2500 Vrms/min

    10

    带锁螺丝孔

    完整的工程试验平台

    快速的应用响应

    双脉冲及短路测试平台

    自主搭建智能模块高温和常温两种状态下静态和动态测试以及短路测试能力

    IPM测试平台

    自主搭建智能模块在电机应用的高温工况的测试评估台架

    IPM FCT测试机台

    实验室有智能功率模块的静台、动态参数扫描的和小批量生产测试能力

    XNS06S84F6/XNS10S84F6整个产品线已经全部拉通，封装月产能400K，已经进入量产状态，欢迎大家试用。
